La chaîne électrique
Le module de conception électrique : de la fiche du module aux protections, avec un dossier qui porte le statut de chaque donnée.
Vérifier qu’un module et un onduleur s’associent, compter les chaînes, protéger et câbler, avec un dossier imprimable qui porte le statut de chaque donnée.

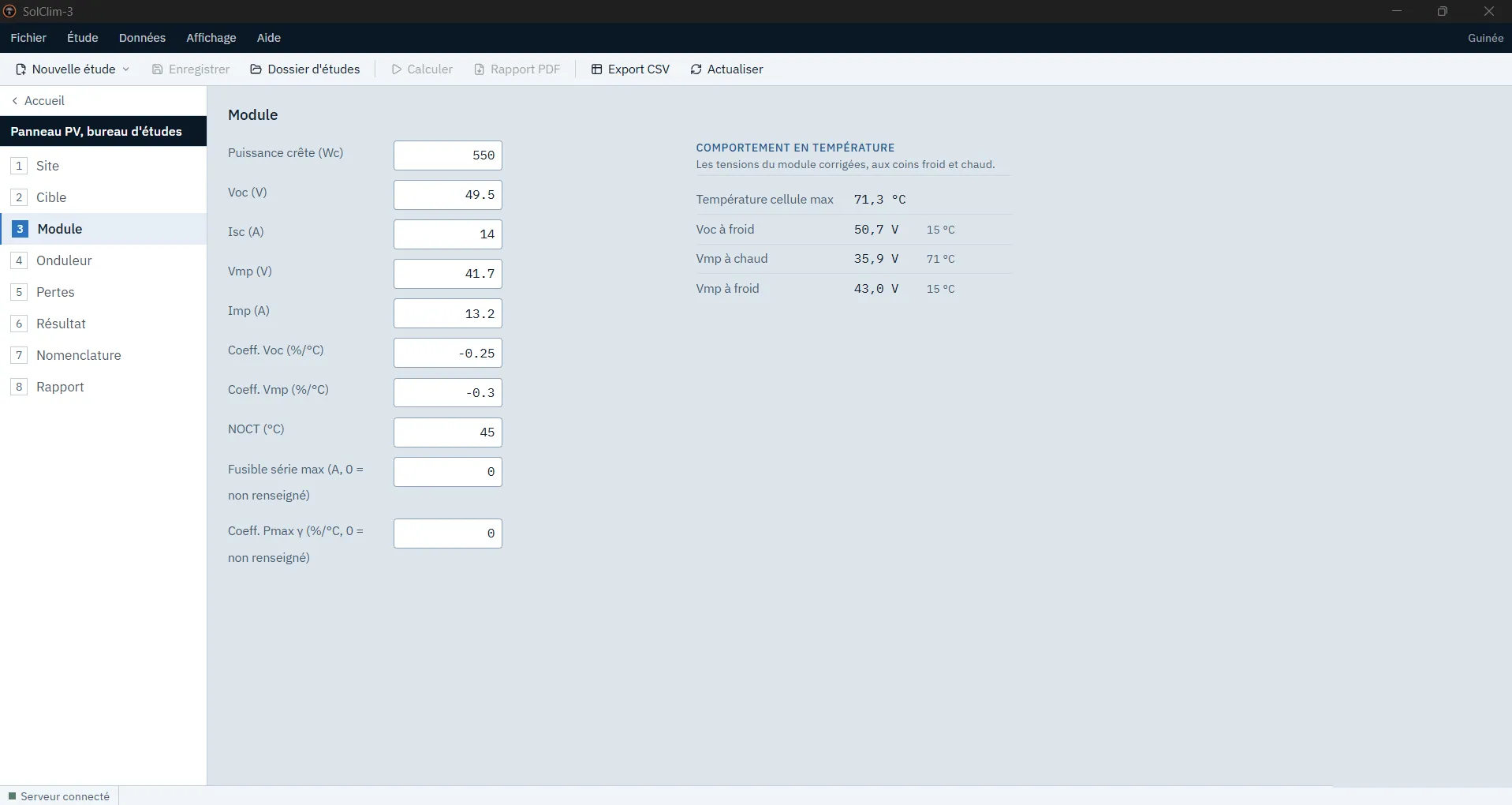

Le module
On saisit les valeurs STC de la fiche (puissance crête, V_oc, I_sc, V_mp, I_mp), les coefficients de température (V_oc et V_mp, en %/°C), le NOCT pour la température de cellule, et la limite fusible du constructeur avec le coefficient γ de P_max s’ils figurent sur la fiche (0 = non renseigné, et le dossier le dira). L’écran calcule alors le comportement en température : V_oc au coin froid, V_mp au coin chaud.

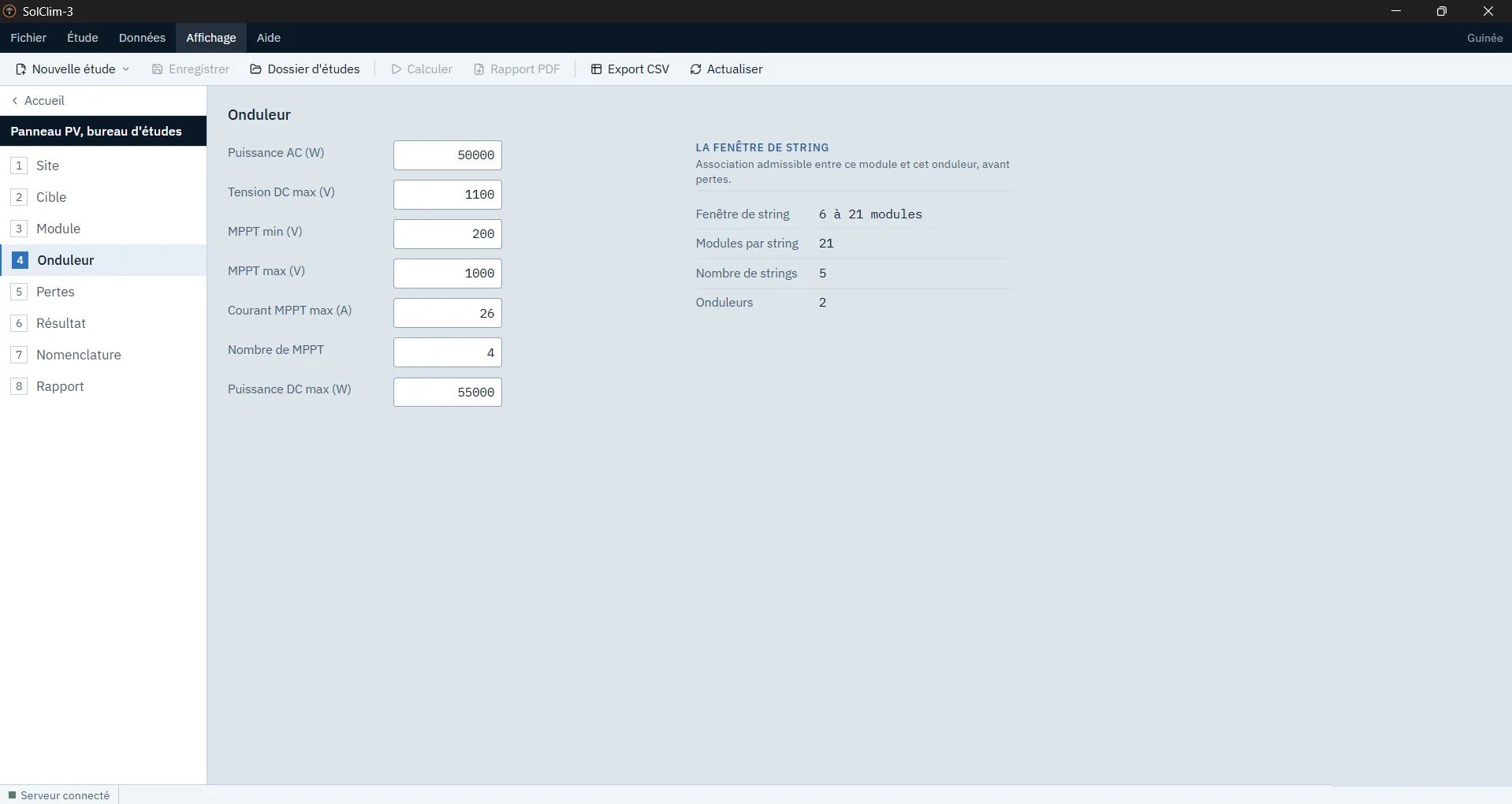

Les chaînes
La fiche de l’onduleur (puissance AC, tension DC max, fenêtre MPPT, courant max, nombre de MPPT) détermine la fenêtre de string : l’association admissible entre ce module et cet onduleur, avant pertes. Les bornes sont explicites : le V_oc au coin froid ne doit jamais dépasser la tension DC max, le V_mp au coin chaud doit rester dans la fenêtre MPPT. Le résultat rend les modules par chaîne, le nombre de chaînes et le nombre d’onduleurs.

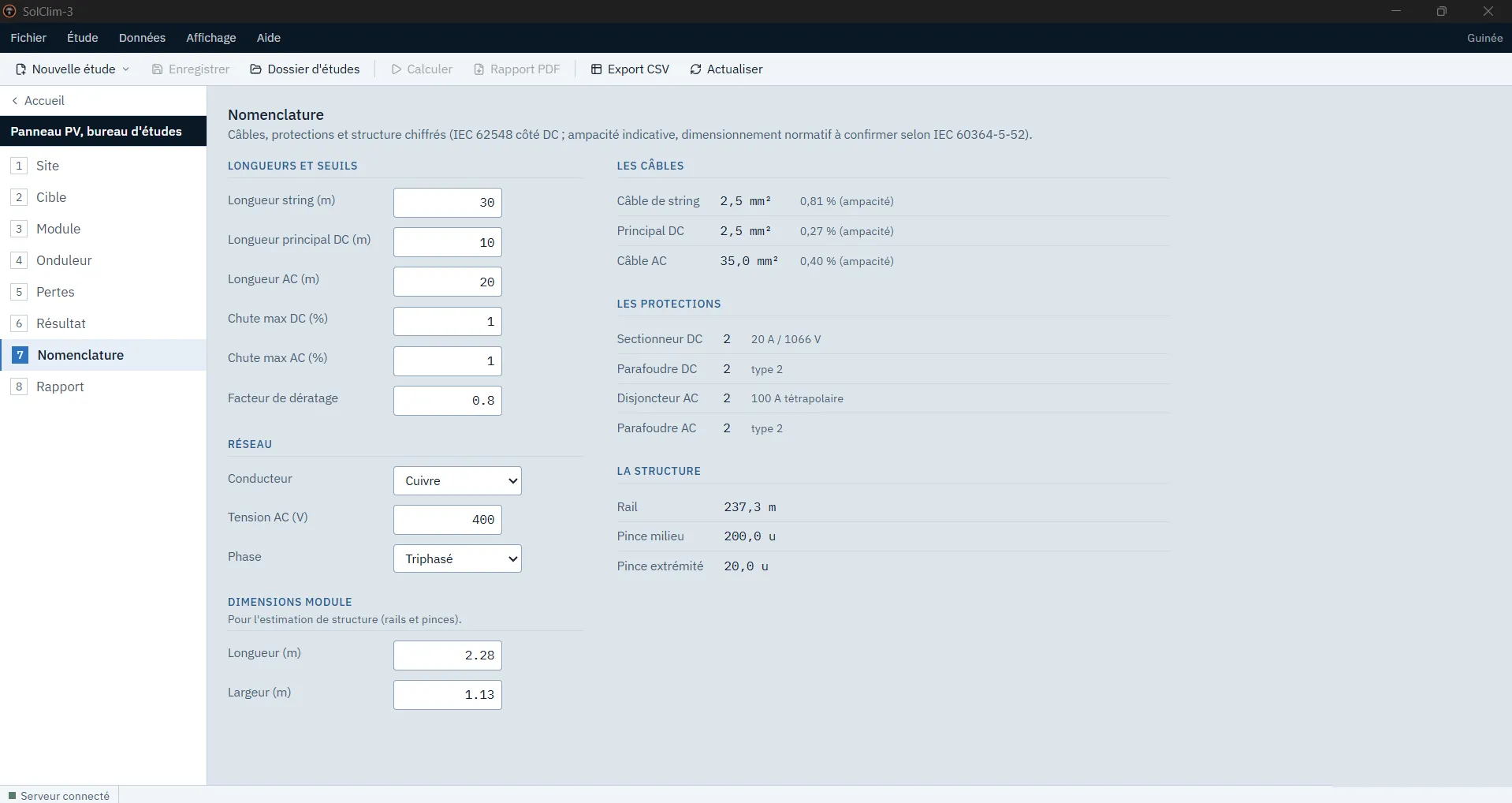

La nomenclature
La nomenclature chiffre les câbles (sections et taux d’ampacité, depuis les longueurs, les chutes de tension admises et le facteur de dératage), les protections (sectionneurs, parafoudres, disjoncteur, aux bornes IEC 62548 côté DC) et la structure estimée (rails et pinces, depuis les dimensions du module).
